Описание

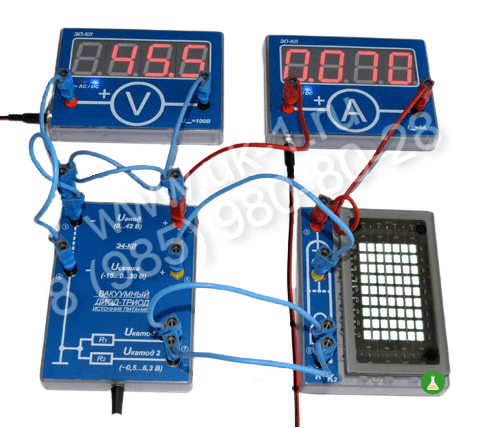

Назначение Набор используется для проведения демонстрационных экспериментов по курсу физики при изучении разделов "Вакуумный диод-триод"" и "Ток в вакууме". К набору прилагается методическое руководство под редакцией Головина П.П., народного учителя СССР, кандидата педагогических наук. Перечень демонстраций Изучении движения электронов в электрическом и магнитном полях. Исследование анодной характеристики вакуумного диода. Исследование зависимости анодного тока от напряжения накала. Исследование зависимости анодного тока от напряжения между сеткой и катодом. Наблюдение действия магнитного поля на электроны. Наблюдение зависимости анодного тока от действия магнитного поля на электроны. Технические параметры Оригинальный люминисцентный вакуумный диод-триод (ШхВ), мм: 80х140. Напряжение АНОД, В: 0...42. Напряжение СЕТКА , В: -15...20. Напряжение КАТОД , В: 0,5...6. Потребляемая мощность, Вт: 5. Напряжение питания, В/Гц: 220/50. Размер магнитных планшетов, мм: 160х160. Комплект поставки Магнитная панель "источник питания". Магнитная панель "вакуумный диод-триод". Источник питания для УДТ. Методическая документация. Упаковочная тара. Дополнительно необходимо Школьная магнитная доска. Набор проводов, НП-КЛ. Набор электроизмерительных приборов, ЭП-КЛ. Габариты, вес Габариты упаковки (ШхВхГ), мм: 420x210х120. Вес, кг: 1,8. Гарантия: 24 мес.
