Описание

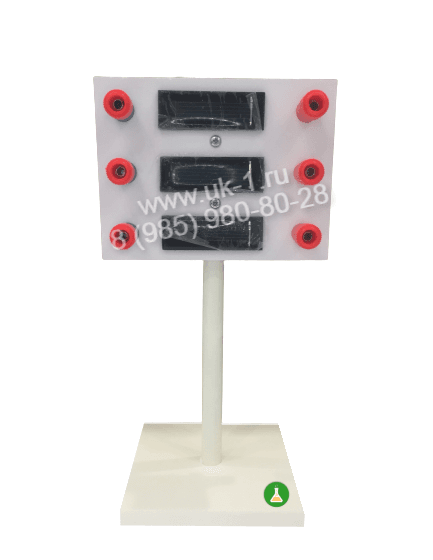

Модель солнечной батареи 1. Назначение Изделие служит для проведения демонстрационных опытов по изучению устройства и принципа действия полупроводникового фотоэлемента, исследованию законов фотометрии, распределения энергии в спектрах источников света разной природы и других демонстраций на уроках физики в общеобразовательных и профильных классах средней (полной) школы, в учреждениях начального профессионального образования. Кроме того, оно может использоваться при организации проектной деятельности школьников и проведении занятий элективных курсов с целью изучения физических явлений и процессов, протекающих в полупроводниках, работы фотоэлектрических преобразователей энергии. Модель солнечной батареи рассчитана на работу совместно с типовым оборудованием кабинетов физики учебных учреждений среднего звена. 2. Устройство изделия и работа с ним Изделие представляет собой прямоугольную панель, на которой закреплены три фотоэлемента и шесть контактных гнезд. Выводы каждого фотоэлемента подключены к паре гнезд, причем вывод, имеющий отрицательный потенциал, соединен с гнездом синего цвета, вывод с положительным потенциалом - с гнездом красного цвета. Панель имеет стойку с основанием для вертикального расположения прибора на демонстрационном столе. Фотоэлементы изготовлены из пластин монокристаллического кремния, на которых с помощью специальных технологий созданы слои с электропроводностями n и р типа. Толщина пластин не более 0,2 мм. Пластины заключены в прозрачные пластиковые корпуса. Гнезда служат для подключения фотоэлементов к внешней электрической цепи с помощью соединительных проводов, оконцованных стандартными штекерами. Спектральная характеристика фотоэлементов имеет максимум в диапазоне длин волн от 700 до 800 нм. Поясняя принцип действия полупроводникового фотоэлемента, подчеркивают, что фотоэдс одного элемента не может превышать значения потенциального барьера, образующегося в месте контакта полупроводников разного типа проводимости. Для полупроводников на основе кремния это значение составляет порядка 0,5 В. Для получения от фотоэлементов большего напряжения их соединяют в батареи. Демонстрируют, что, соединив три фотоэлемента параллельно, получают батарею с ЭДС 1,5 В. При последовательном соединении элементов напряжение батареи не увеличивается, но возрастает в три раза ток нагрузки. Используя светофильтры, демонстрируют зависимость чувствительности фотоэлементов от спектрального состава падающего на него света. При проведении опыта фотоэлементы следует оберегать от ударов, механических повреждений и воздействия химических веществ. 3.Технические характеристики Номинальное значение ЭДС фотоэлемента 0,5 В Внутреннее сопротивление фотоэлемента 2 Ом Площадь поверхности фотоэлемента, не менее 10 см2 Габаритные размеры изделия с подставкой 0×0×0 мм Масса изделия, не более 28 г 4. Комплект поставки Модель солнечной батареи в сборе 1 шт Руководство по эксплуатации 1 экз. Упаковочная коробка 1 шт
